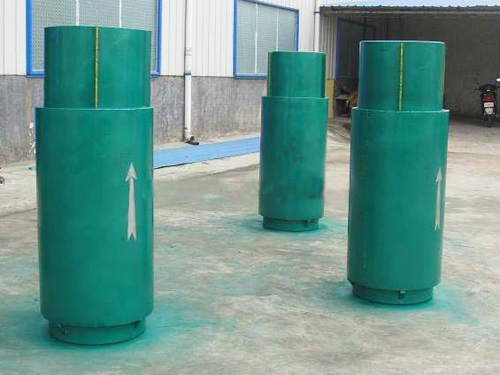

軸向內壓式波紋補償器(HZN)屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移，也可用于降噪減振。在現代工業中用途廣泛。

軸向內壓式波紋補償器主要為管道   運行，具有以下作用：

1.補償吸收管道軸向、橫向、角向熱變形。

2.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

3.吸收設備振動，減少設備振動對管道的影響。

4.吸收地震、地陷對管道的變形量。

連接方式：1、法蘭連接 2、接管連接

軸向內壓式波紋補償器作用力的計算：

內壓推力：F=100·P·A　　軸向彈力：Fx=Kx·（f·X）

橫向彈力：Fy=Ky·Y 　　  彎 矩：My=Fy·L

彎 矩：Mθ=Kθ·θ 　　　　合成彎矩：M=My+Mθ

式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm

Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm

Kθ：角向剛度N·m/度　θ ：角向?qū)嶋H位移量度

P：工作壓力MPa A：波紋管面積cm2(查樣本)

L：補償器中點至支座的距離m
